تعریف فن کویل سقفی

فن کویل سقفی (Ceiling Fan Coil Unit) نوعی دستگاه تهویه مطبوع است که در سقف کاذب یا فضای داخلی سقف نصب می‌شود. این دستگاه از یک مبدل حرارتی (کویل) و یک فن تشکیل شده است که وظیفه آن گردش هوای گرم یا سرد در محیط است. فن کویل سقفی به سیستم‌های مرکزی مانند چیلر یا بویلر متصل می‌شود و با استفاده از آب سرد یا گرم، دمای محیط را تنظیم می‌کند.

این نوع فن کویل به دلیل نصب در سقف، فضای کمتری از محیط داخلی اشغال می‌کند و برای مکان‌هایی که محدودیت فضا وجود دارد، گزینه‌ای ایده‌آل محسوب می‌شود. فن کویل‌های سقفی معمولاً به دو صورت توکار (Concealed) و روکار (Exposed) طراحی و نصب می‌شوند.

اجزای اصلی فن کویل سقفی

فن کویل سقفی از اجزای مختلفی تشکیل شده است که هر یک نقش خاصی در عملکرد دستگاه دارند. این اجزا عبارت‌اند از:

1. کویل حرارتی: بخش اصلی دستگاه که شامل لوله‌های مسی یا آلومینیومی است و آب سرد یا گرم از آن عبور می‌کند. این کویل وظیفه انتقال حرارت یا برودت به هوای محیط را بر عهده دارد.
2. فن: فن یا دمنده، جریان هوا را از روی کویل عبور داده و هوای تهویه‌شده را به محیط منتقل می‌کند.
3. فیلتر هوا: برای جلوگیری از ورود گردوغبار و ذرات معلق به داخل دستگاه و بهبود کیفیت هوای خروجی.
4. ترموستات: برای کنترل دما و تنظیم عملکرد دستگاه.
5. لوله‌های ورودی و خروجی: برای انتقال آب سرد یا گرم از سیستم مرکزی به کویل و بالعکس.
6. بدنه و ساختار: بدنه دستگاه معمولاً از مواد مقاوم ساخته شده و به‌گونه‌ای طراحی می‌شود که در سقف کاذب به‌راحتی نصب شود.
7. دریچه‌های خروجی هوا: برای توزیع یکنواخت هوا در محیط.

نحوه عملکرد فن کویل سقفی

فن کویل سقفی به سیستم مرکزی تهویه مطبوع متصل است. آب سرد یا گرم تولیدشده توسط چیلر یا بویلر از طریق لوله‌ها به کویل دستگاه منتقل می‌شود. فن دستگاه، هوای محیط را از روی کویل عبور می‌دهد. در این فرآیند، اگر آب سرد در کویل جریان داشته باشد، هوا خنک شده و به محیط بازمی‌گردد و اگر آب گرم باشد، هوای گرم تولید می‌شود. ترموستات نصب‌شده روی دستگاه یا دیوار، دمای محیط را کنترل کرده و عملکرد فن و جریان آب را تنظیم می‌کند.

برخی از مدل‌های پیشرفته فن کویل سقفی مجهز به سیستم‌های کنترل هوشمند هستند که امکان تنظیم دقیق دما، سرعت فن و حتی برنامه‌ریزی زمانی را فراهم می‌کنند.

انواع فن کویل سقفی

فن کویل‌های سقفی در انواع مختلفی تولید می‌شوند که بر اساس نوع نصب و کاربرد به دسته‌های زیر تقسیم می‌شوند:

1. فن کویل سقفی توکار: این نوع فن کویل داخل سقف کاذب نصب می‌شود و تنها دریچه‌های خروجی هوا قابل مشاهده هستند. این مدل برای محیط‌هایی که زیبایی ظاهری اهمیت دارد، مناسب است.
2. فن کویل سقفی روکار: این نوع به‌صورت روباز روی سقف نصب می‌شود و بیشتر در فضاهای صنعتی یا تجاری که ظاهر دستگاه اهمیتی ندارد، استفاده می‌شود.
3. فن کویل کاستی: نوعی فن کویل سقفی که به‌صورت کاست در سقف کاذب نصب می‌شود و معمولاً در چهار جهت هوا را توزیع می‌کند.

مزایای فن کویل سقفی

استفاده از فن کویل سقفی مزایای متعددی دارد که آن را به گزینه‌ای محبوب در سیستم‌های تهویه مطبوع تبدیل کرده است:

• صرفه‌جویی در فضا: نصب در سقف باعث می‌شود فضای مفید کف محیط اشغال نشود.
• توزیع یکنواخت هوا: به دلیل موقعیت نصب، هوا به‌صورت یکنواخت در سراسر محیط پخش می‌شود.
• زیبایی ظاهری: به‌ویژه در مدل‌های توکار، دستگاه از دید پنهان است و تأثیر منفی بر دکوراسیون ندارد.
• کارایی بالا: توانایی خنک کردن یا گرم کردن سریع محیط.
• نصب و نگهداری آسان: دسترسی به دستگاه برای تعمیر و نگهداری در اکثر مدل‌ها ساده است.
• مصرف انرژی بهینه: در مقایسه با برخی سیستم‌های تهویه مطبوع، مصرف انرژی کمتری دارد.

معایب فن کویل سقفی

با وجود مزایای متعدد، فن کویل سقفی نیز معایبی دارد که باید در نظر گرفته شوند:

• هزینه نصب اولیه: نصب فن کویل سقفی، به‌ویژه مدل‌های توکار، ممکن است هزینه‌بر باشد.
• نیاز به سقف کاذب: در برخی ساختمان‌ها که سقف کاذب وجود ندارد، نصب این دستگاه دشوار است.
• نگهداری دوره‌ای: فیلترها و کویل‌ها نیاز به تمیزکاری و سرویس منظم دارند.
• وابستگی به سیستم مرکزی: بدون چیلر یا بویلر، این دستگاه کارایی ندارد.

کاربردهای فن کویل سقفی

فن کویل‌های سقفی در مکان‌های مختلفی استفاده می‌شوند، از جمله:

• ساختمان‌های مسکونی: آپارتمان‌ها، ویلاها و خانه‌های لوکس.
• فضاهای تجاری: دفاتر، فروشگاه‌ها، رستوران‌ها و هتل‌ها.
• ساختمان‌های صنعتی: کارخانجات و انبارها.
• مراکز آموزشی و درمانی: مدارس، دانشگاه‌ها و بیمارستان‌ها.

نکات مهم در انتخاب و نصب فن کویل سقفی

برای انتخاب و نصب فن کویل سقفی، باید به موارد زیر توجه کرد:

1. ظرفیت دستگاه: ظرفیت فن کویل باید متناسب با متراژ و نیاز حرارتی/برودتی محیط باشد.
2. نوع نصب: انتخاب بین مدل‌های توکار و روکار بسته به طراحی داخلی و نوع سقف.
3. کیفیت برند: انتخاب برندهای معتبر با خدمات پس از فروش مناسب.
4. عایق‌بندی: استفاده از عایق مناسب برای جلوگیری از نشت آب و کاهش اتلاف انرژی.
5. تهویه مناسب: اطمینان از وجود سیستم تهویه مناسب برای جلوگیری از تجمع رطوبت.
6. سرویس و نگهداری: برنامه‌ریزی برای سرویس دوره‌ای دستگاه جهت افزایش طول عمر و کارایی.

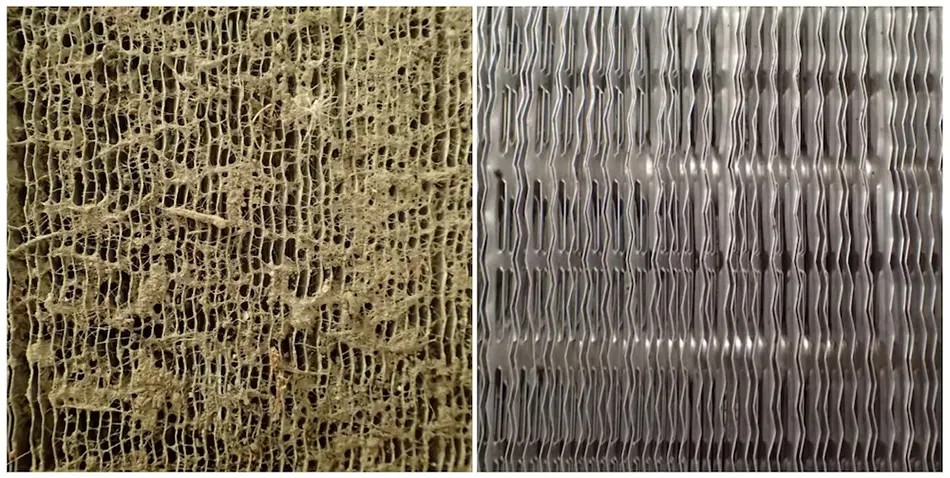

نحوه شستشوی فن کویل سقفی توکار

نگهداری و سرویس فن کویل سقفی توکار که در سقف کاذب نصب شده و با پیچ‌های متری به سقف و دیوار جانبی متصل می‌شوند، فرآیندی چالش‌برانگیز است. این دشواری زمانی بیشتر می‌شود که بخواهید دستگاه را در جای خود تمیز کنید، بدون اینکه آن را باز نمایید. از آنجا که این نوع فن کویل درون سقف کاذب قرار دارد، دسترسی به اجزای داخلی مانند فیلترها، کویل و فن نسبت به مدل‌های دیواری یا زمینی محدودتر است. فضای کم و زاویه نامناسب برای کار با ابزارهای تعمیر و تمیزکاری، می‌تواند روند نظافت و سرویس را پیچیده‌تر کند. به طور کلی شستشوی فن کویل سقفی، امری چالش برانگیز است.

اینکه فن کویل سقفی را پایین بیاورید یا آن را در همان محل تمیز کنید، بستگی به چند عامل دارد:

• دسترسی به قطعات داخلی: اگر فن، کویل یا فیلترها به‌راحتی از طریق دریچه‌های دسترسی تمیز شوند، نیازی به باز کردن کامل دستگاه نیست.
• میزان آلودگی و گرفتگی: در صورت وجود رسوبات زیاد یا گرفتگی مسیرهای داخلی، بهتر است دستگاه را باز کرده و سرویس اساسی انجام دهید.
• محدودیت‌های محیطی: در برخی فضاها مانند سقف‌های کاذب باریک یا فضاهای پرتراکم، جدا کردن دستگاه سخت است و سرویس در محل تنها گزینه ممکن خواهد بود.

فیلتر فن کویل یکی از مهم‌ترین اجزای دستگاه است که نقش مهم در جلوگیری از ورود گردوغبار، آلودگی‌ها و ذرات معلق به داخل سیستم را ایفا می‌کند. این فیلتر در مسیر مکش هوای محیط به داخل دستگاه قرار دارد و به مرور زمان با انباشت گردوغبار، پرز فرش و سایر آلودگی‌ها مسدود می‌شود. کاهش جریان هوا در اثر گرفتگی فیلتر، می‌تواند عملکرد دستگاه را مختل کرده و باعث افزایش مصرف انرژی و کاهش راندمان سرمایش و گرمایش شود.

اهمیت تمیز کردن فیلتر فن کویل

✅ افزایش راندمان دستگاه: فیلتر تمیز، اجازه عبور بهتر هوا را می‌دهد و باعث می‌شود فن کویل سریع‌تر و مؤثرتر عمل کند.
✅ کاهش مصرف انرژی: زمانی که مسیر فیلتر بسته شود، موتور فن باید با قدرت بیشتری کار کند تا هوا را عبور دهد که باعث افزایش مصرف برق و استهلاک دستگاه می‌شود.
✅ بهبود کیفیت هوا: یک فیلتر آلوده، به جای تصفیه هوا، می‌تواند منبع آلودگی شود و ذرات معلق را دوباره به محیط برگرداند. این موضوع به‌ویژه برای افراد دارای آلرژی، بیماری‌های تنفسی و کودکان اهمیت زیادی دارد.

لوله کشی فن کویل سقفی

یکی از مسائل عمده در لوله کشی فن کویل سقفی، جلوگیری از مشکلاتی مانند نشتی، گرفتگی لوله‌ها و افت فشار است. نشتی‌های احتمالی در لوله کشی می‌توانند منجر به کاهش کارایی سیستم، اتلاف انرژی و هزینه‌های اضافی تعمیراتی شوند. همچنین، افت فشار در شبکه لوله کشی می‌تواند به عملکرد نادرست فن کویل‌ها و نوسان در دماهای تحویلی به محیط منجر شود. بنابراین، رعایت اصول استاندارد در نصب و اجرای لوله کشی، انتخاب مواد مناسب و نظارت دقیق بر فرآیند نصب اهمیت زیادی دارد.

علاوه بر این، در ساختمان‌های بلند یا پروژه‌های بزرگ که نیاز به نصب سیستم‌های تهویه مطبوع در مقیاس وسیع دارند، مدیریت مناسب لوله کشی فن کویل سقفی از جنبه‌های مختلفی همچون زمان‌بندی، هزینه‌ها و نگهداری سیستم‌ها، باید به‌طور دقیق و مهندسی‌شده انجام شود. طراحی شبکه لوله کشی باید به گونه‌ای باشد که امکان دسترسی آسان به فن کویل‌ها برای تعمیرات دوره‌ای یا سرویس‌های احتمالی فراهم باشد، و در عین حال فضای ساختمان به‌طور بهینه استفاده شود.

همان‌طور که در مقاله لوله کشی مینی چیلر گفتیم، در سیستم‌های تهویه مطبوع که از فن کویل‌ها استفاده می‌کنند، لوله‌کشی آب گرم و سرد معمولاً به صورت مشترک انجام می‌شود. این به این معناست که یک سیستم لوله‌کشی وجود دارد که آب گرم و سرد را بین چیلر و منبع گرما (مانند موتورخانه یا پکیج) جابجا می‌کند. این لوله‌کشی از یک طرف به مینی چیلر یا چیلر متصل است که وظیفه سرد کردن آب را بر عهده دارد، و از طرف دیگر به منبع گرمایی (مانند موتورخانه یا پکیج) متصل است که آب را گرم می‌کند.

در زمان خرید چیلر باید به این موضوع دقت کنید. چیلرهایی که دارای پمپ هستند، وظیفه جابجایی آب سرد و گرم در این سیستم لوله‌کشی مشترک را بر عهده دارند. این پمپ‌ها به گونه‌ای عمل می‌کنند که یک حلقه (لوپ) از آب سرد و گرم ایجاد شود. هدف از این لوپ این است که از ورود آب گرم به اواپراتور چیلر جلوگیری شود.

چرا این موضوع مهم است؟ اگر آب گرم، مثلاً آب ۷۰ درجه‌ای که از پکیج می‌آید، به اواپراتور چیلر وارد شود، می‌تواند مشکلات جدی ایجاد کند. اواپراتور بخشی از چیلر است که وظیفه جذب حرارت از آب را دارد و باعث سرد شدن آن می‌شود. ورود آب گرم به اواپراتور می‌تواند باعث افزایش دمای اواپراتور شود و به تبع آن، روغن موجود در سیستم می‌تواند بخار شود و و وارد کمپرسور شود. کمپرسور یکی از اجزای حیاتی چیلر است که برای فشرده کردن مبرد (گاز) استفاده می‌شود. ورود روغن به کمپرسور می‌تواند به خرابی آن منجر شود. این خرابی می‌تواند جدی باشد و این امر ممکن است باعث سوختن موتور کمپرسور یا دیگر خرابی‌های مکانیکی شود.

برای جلوگیری از این مشکل، در انتهای سیستم لوله‌کشی معمولاً از کلکتور استفاده می‌شود. کلکتور یک جزء اساسی در سیستم‌های گرمایشی و سرمایشی است که به‌ویژه در سیستم‌های گرمایش از کف، پکیج‌های خورشیدی یا تهویه مطبوع استفاده می‌شود. وظیفه اصلی کلکتور، توزیع و هدایت جریان‌های مختلف آب، به‌ویژه آب گرم و سرد، به قسمت‌های مختلف سیستم است. در واقع، کلکتور به عنوان یک توزیع‌کننده و تفکیک‌کننده عمل کرده و جریان‌های مختلف را به‌طور کارآمد به اجزاء مختلف سیستم هدایت می‌کند. این امر باعث می‌شود که هر قسمت از سیستم به درستی عمل کند و از اتلاف انرژی جلوگیری شود.

یکی از دلایل اهمیت کلکتور در سیستم‌های گرمایشی و سرمایشی، این است که می‌تواند جریان آب را به‌صورت یکنواخت و کنترل‌شده به قسمت‌های مختلف سیستم هدایت کند. این ویژگی باعث می‌شود که دمای سیستم به‌طور یکسان توزیع شود و از بروز مشکلاتی مانند دماهای نامتوازن در نقاط مختلف سیستم جلوگیری شود. در واقع، با استفاده از کلکتور، سیستم قادر خواهد بود که به‌طور بهینه از انرژی موجود استفاده کرده و عملکرد بهتری داشته باشد.

راهنمای انتخاب فن کویل سقفی توکار

یکی از نکات مهم در انتخاب فن کویل، تعیین ظرفیت آن است که حجم باد دهی فن یا فن‌ها را مشخص می‌نماید. برای تعیین این ظرفیت از یک استاندارد جهانی به نام CFM استفاده می‌کنند. CFM مخفف عبارت Cubit Feed Per Minute است یعنی فوت مکعب بر دقیقه. برای مثال وقتی گفته می‌شود، فن کویل سقفی توکار ۲۰۰، منظور این است که حجم باد دهی این فن کویل مجموعاً ۲۰۰ فوت مکعب بر دقیقه است.

یکی از نکات مبهمی که همیشه برای خریداران وجود دارد این است که برای واحد ساختمانی خود به چه ظرفیتی نیاز دارند. ظرفیت‌های پایین‌تر از حد مورد نیاز، باعث می‌شود که عملاً نتوانید به خواسته‌های خود از تهویه مطبوع برسید و برعکس، ظرفیت‌های بالاتر نیز باعث هدر رفتن سرمایه شما می‌شود. تعیین ظرفیت فن کویل با توجه به کاربری واحد و شرایط آن ممکن است متفاوت باشد.

ابهام بعدی که برای خیلی‌ها پیش می‌آید این است که فن کویل کانالی را انتخاب کنند یا فن کویل سقفی توکار. چه تفاوتی میان این دو وجود دارد؟

فن کویل سقفی توکار، سرما و یا گرما را به‌شکل ریزشی در محیط آرام آرام پخش می‌کند و پرتاب باد زیادی ندارد. برای همین اگر شما از این نوع فن کویل در سقف‌های بلند مانند سقف لابی، سقف استخر و یا سالن سینما استفاده نمایید، عملاً کاربردی ندارد و قابلیت خود را از دست می‌دهد. همچنین اگر بخواهید در یک مسیری کانال کشی انجام دهید تا باد فن کویل را به چند محل منتقل نمایید، نمی‌توانید از فن کویل سقفی توکار استفاده کنید زیرا قدرت پرتاب باد این فن کویل در حدی نیست که بتوانید آن را از طریق کانال پخش کنید.

بهترین نوع فن کویل برای مکان‌هایی که کانال کشی انجام شده و یا سقف بلندی دارند، فن کویل سقفی کانالی است که مخصوص این شرایط ساخته شده است. این نوع فن کویل که قدرت آن در حدود ۵۰ پاسکال است، توان پرتاب باد زیادی دارد و به همین دلیل این باد قابلیت عبور از کانال‌ها را دارد. هر چند که میزان طول و خم‌های کانال از میزان پرتاب باد کم می‌کنند اما درنهایت توانی که در خروجی تحویل خواهید گرفت به مانند فن کویل سقفی توکار خواهد بود که قدرت آن در حدود ۲۰ پاسکال است. البته توجه داشته باشید که فن کویل سقفی کانالی ۱۰۰ پاسکال نیز در سبد محصولات تهویه آسمان قرار گرفته که قدرت آن فوق‌العاده بالا است. مفهوم ۱۰۰ پاسکال به این مفهوم است که اگر تا صد پاسکال مقاومت در برابر جریان باد تولیدی توسط فن کویل ایجاد شود، باز باد وجود دارد. این محصول برای مکان‌هایی مناسب است که طول کانال‌ها، تعداد زانویی‌های مسیر و تعداد دریچه‌های خروجی باد زیاد بوده و عملاً اصطکاک و افت فشار بالایی وجود دارد که در این حالت حتی فن کویل کانالی ۵۰ پاسکال نیز نمی‌تواند بادی با اثر لازم ایجاد نماید.

معمولاً در خانه‌ها اگر محدودیت فضا برای نصب چند فن کویل سقفی توکار وجود نداشته باشد، از این مدل استفاده می‌کنند، زیرا این قابلیت وجود دارد که شما از تفکیک دمایی در قسمت‌های مختلف خانه استفاده نمایید. در غیراینصورت یک فن کویل کانالی در ورودی خانه نصب کرده و در تمام خانه کانال‌کشی انجام می‌شود.

یکی دیگر از محدودیت‌هایی که در ساختمان‌ها وجود دارد، کم بودن ارتفاع سقف کاذب است. به همین دلیل گاهی سانتی‌مترها هم در ارتفاع تاثیرگذارند و باعث می‌شود که شما نتوانید از یک فن کویل استفاده نمایید. ارتفاع فن کویل کانالی ۳۰ سانتی‌متر و کانالی ۱۰۰ پاسکال ۴۵ سانتی‌متر است. این در حالی است که فن کویل سقفی توکار در حالت عادی ۲۳ سانتی‌متر ارتفاع دارد. اما تهویه آسمان با استفاده از تیم طراحی خود توانسته باز این میزان را کمتر کرده و به ۲۱ سانتی‌متر در فن کویل سقفی توکار اسلیم و بدون پلنوم برساند که این موضوع باعث می‌شود مشکل شما در جاهایی که کمبود ارتفاع وجود دارد، کاملاً حل شود.

نتیجه‌گیری

ما در این مقاله توضیح دادیم که فن کویل سقفی چیست؟ فن کویل سقفی به‌عنوان یکی از مؤثرترین تجهیزات تهویه مطبوع، گزینه‌ای عالی برای تأمین آسایش حرارتی و برودتی در انواع ساختمان‌ها است. این دستگاه با طراحی کم‌جا، کارایی بالا و قابلیت نصب آسان، به‌ویژه در فضاهایی که نیاز به حفظ زیبایی ظاهری دارند، بسیار مناسب است. با این حال، انتخاب مدل مناسب، نصب صحیح و نگهداری منظم از عوامل کلیدی در بهره‌وری این سیستم هستند. اگر قصد استفاده از فن کویل سقفی را دارید، توصیه می‌شود با کارشناسان تهویه مطبوع مشورت کنید تا بهترین گزینه را برای نیازهای خود انتخاب کنید.
